¿Qué escala de medición trabaja el calibre?

¿Qué escala de medición trabaja el calibre?

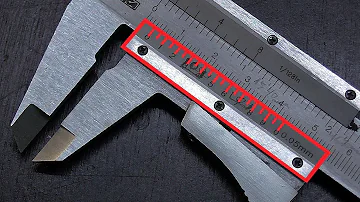

Un Calibre, o Pie de Rey, es una herramienta de medición que nos permite medir (redundancia aparte) piezas, tanto desde su cara interna como externa, con una escala de hasta un milímetro dividido en diez partes (0,1 mm).

¿Qué medida indica el calibrador pie de rey?

La característica de los calibradores pie de rey con reloj es que tienen un grado de medición que pueden ir según su tamaño de 0 a 150 mm y de 150 a 300 mm para instrumentos de medidas métricas y de 0 a 6” y 6 a 12” para los de medidas imperiales.6 ago 2019

¿Cuáles son los tres tipos de medidas fundamentales que permite realizar un calibrador?

Las medidas que toma pueden ser las de exteriores, interiores y de profundidad. Lecturas: Existen en el mercado calibres de pie de rey de tres tipos, los de lectura grabada directa, los de lectura con reloj analógico y los de lectura digital.

¿Cómo se mide con un calibre?

0:004:28Clip sugerido · 44 segundosCómo leer la escala pequeña del calibre - YouTubeYouTube

¿Cómo se puede medir con un calibrador?

La forma de obtener la medida es la siguiente:

1. - Colocamos la pieza a medir sobre los topes inferiores.
2. - Desplazamos el nonio hasta ajustarse al tamaño de la pieza.
3. - Tomamos la parte entera en milímetros de la medición mirando la situación del 0 del nonio sobre la línea fija, en el ejemplo16mm.

Más elementos…

¿Qué resoluciones presentan los calibradores Vernier en el sistema internacional?

Resolución (lectura de la escala vernier): es la distancia mínima que puede medir el calibre y en un calibre universal se indica en el extremo de la escala Vernier. La resolución de la escala imperial es generalmente de 0.001 pulgada, mientras que la de la escala métrica es de 0.05 mm o 0.02 mm.27 ago 2017

¿Qué se mide con el nonio?

Un vernier es un instrumento utilizado para realizar mediciones de magnitudes relacionadas a la longitud. El vernier es utilizado para medir longitudes muy pequeñas como la escala qué se utiliza para las mediciones que se realizan con un vernier se denomina como nonio.14 abr 2021

¿Cuántas divisiones debe de tener el nonio de un vernier en mm para medir hasta 0.02 mm?

Los calibradores vernier métricos pueden tener 20 divisiones que ocupan 19 divisiones de la escala principal que se gradúa en incrementos de 1 mm, o en 50 divisiones que ocupan 49 divisiones sobre la escala principal graduada en incrementos de 1 mm, legibilidad de 0.05 y 0.02 mm respectivamente.28 ene 2019

¿Qué es un calibre?

• El calibre (también denominado vernier, cartabón de corredera, pie de metro o pie de rey) es un instrumento de medición, principalmente de diámetros exteriores, interiores y profundidades, utilizado en el ámbito industrial. El vernier es una escala auxiliar que se desliza a lo largo de una escala principal para permitir en ella lecturas ...

¿Cuáles son los tipos de calibre Según la medición a realizar?

• Tipos de calibre según la medición a realizar. Calibres patrón – Se usan como referencia para la fabricación de otros calibres. Invertidos. Calibres verificación – Se usan para medir piezas ya terminadas. Más precisos. Calibres de trabajo – Son los que se usan durante un trabajo. Más resistentes. Precisión de un calibre

¿Cuál es la resolución de estos calibres?

• El rango de estos calibres varía entre 14 y 40 pulgadas (300 y 1000 mm) y la resolución es de 0,001 pulgada/0,02 mm.

¿Qué son los calibres fijos?

• Tipos de Calibre. Calibres fijos; Este tipo de calibres solo pueden medir un mismo tipo de pieza. Son llamados pasa-no pasa por su función. Son de tipo fijo para ejes con dos bocas: la primera del lado NO PASA, con la cota mínima de superficie de medición, mientras que la segunda es la PASA.
