¿Qué función tiene la válvula de control direccional?

¿Qué función tiene la válvula de control direccional?

¿Qué función tiene la válvula de control direccional?

Las válvulas de control direccional son aquellas encargadas de cambiar el flujo del aire comprimido que va hacía los cilindros, pinzas neumáticas, entre otros. ... Estas válvulas pueden ser activadas de diferentes maneras, ya sea mecánica, eléctrica, neumática o manualmente.

¿Cuáles son la partes principales de una válvula direccional?

Las válvulas direccionales tienen características básicas que las identifican, las cuales son:

  • Número de posiciones.
  • Número de vías.
  • Posición central o de reposo.
  • Tipo o medio de accionamiento.
19 may 2018

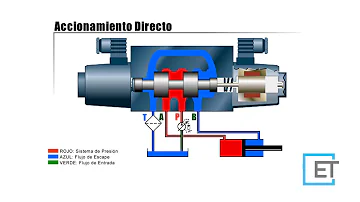

¿Qué es una electrovalvula direccional?

La Válvula de Solenoide o Electroválvula Direccional puede iniciar detener o cambiar la dirección del flujo en un circuito hidráulico por medio de una señal eléctrica. Se utiliza principalmente para el manejo de actuadores, permitiendo el desplazamiento de cilindros o el giro de motores en ambos sentidos.

¿Qué son las posiciones de una válvula?

Se entiende por posiciones de una válvula distribuidora el número de posiciones que adopta interiormente el mecanismo de la válvula cuando es accionada por sus accionamientos. El símbolo de estas válvulas se representa por cuadros, poniendo tantos como posiciones tiene la válvula.

¿Cómo funciona una válvula de escape rápido?

El aire comprimido fluye de la válvula hacia el cilindro pasando por la válvula de escape rápido. ... En ese estado, la salida de aire 3 está cerrada. Si la presión desciende en 1, entonces el sentido del aire de escape es de 2 hacia 3.

¿Cómo saber cuántas vías tiene una válvula?

0:083:04Clip sugerido · 40 segundosValvula 3/2 3/4 4/2 vias - Electroneumatica e Hidraulica ...YouTube

¿Cuáles son las posiciones de una válvula?

La posición central de una válvula es el lugar donde no se requiere movimiento por parte del componente hidráulico, ya sea éste una herramienta o un cilindro. El más común es el centro en tándem. Esta configuración permite un mínimo movimiento o la anulación del movimiento del cilindro y la descarga de la bomba.

¿Qué son las vías en una válvula y cómo se representan?

Por vías se entiende las conexiones de entrada y salida de aire que tiene la válvula. Estas conexiones se simbolizan con este símbolo T cuando la vía está cerrada. Cuando la vía está abierta, es decir, está unida a otra vía, se unen con una flecha que indica el sentido en el que se mueve el aire comprimido.

¿Qué es una válvula direccional 4 2?

Válvulas 4/2 (4 vías y 2 posiciones): Cuenta con la misma cantidad de posiciones que la anterior, pero al tener una vía más se las suele usar para manejar cilindros doble efecto. Con una posición mete el aire en el pistón y con la otra lo saca, haciendo que el vástago suba y baje según la ubicación del aire.

¿Qué son las válvulas de control direccional?

  • En los circuitos hidráulicos las válvulas de control direccional llamadas válvulas de vías o válvulas direccionales son las que controlan los actuadores dirigiendo su funcionamiento en una dirección o otra, permitiendo o bloqueando el paso de aceite o aire ya sean hidráulicas o neumáticas, tanto con presión o al tanque.

¿Cómo clasificar las válvulas direccionales?

  • Además de clasificar las válvulas direccionales por su número de puertos y posiciones, también se pueden clasificar según el tipo de accionamiento que tienen o el mecanismo que hace que cambien de posición. Las más utilizadas son actuadas por un solenoide, que al recibir una señal eléctrica se energiza y hace que la válvula cambie de posición.

¿Qué son los bancos de válvulas direccionales?

  • Para el control de grandes máquinas, donde hay una gran cantidad de cilindros neumáticos y, por ende, una gran cantidad de válvulas direccionales, se utilizan los bancos de válvulas montados en manifolds, que organizan y ahorran espacio dentro de los gabinetes de control.

¿Qué son las válvulas?

  • En otras palabras, determinan el paso del aire al cambiar, abrir o cerrar sus conexiones internas permitiendo controlar la extensión y retracción de un cilindro, la apertura o cierre de una pinza neumática o el giro de un actuador rotativo. Las válvulas pueden ser monoestables o biestables.
